1

电源

数量

双电源，，带失电告警和开关

工作电压

AC/DC 110/220V

功耗

< 30W

2

主板配置

CPU

4核ARM A55 4×1.8GHz

内存

4GB

存储

16GB eMMC

网口

4路：4×RJ45 10/100/1000Mbps自适应（其中2路支持Combo模式，，

SFP LC 100M/1000M自适应或强制固定模式）

串口

8×RS232/485自适应，，其中串口8可切换为IRIG-B（RS485差分方式）

节制台

Type-C（RS232）

3

扩大能力

扩大板数量

支持2块扩大板。。。

4

扩大板

串口扩大板

8串口：6×RS232/485+2×RS485

16串口：（6×RS232/485+2×RS485）×2

串口扩大板

8×RS232/RS485+故障、异？觯ㄕ加2个槽号）

网口扩大板

6路RJ45：4路10/100/1000Mbps，，2路10/100Mbps（占用2个槽号）

开关量、

仿照量扩大板

8×DI+4×DO：DI内置24VDC电源，，只允许接入无源节点；；；

DO默认触点容量30VDC 5A，，250VAC 5A

8×ADI+8×DO：可适配无源节点、12/24V DC有源节点，，

DO默认容量30VDC 1A，，250VAC 1A

16×AI（非同步）：4-20mA

无线扩大板

4G全网通或5G全网通（未颁布）

5

机械个性

装置方式

19"机架式装置

尺寸

440mm×300mm×44.5mm

6

工作环境

工作温度

-40℃～+70℃

工作湿度

5%～95% 无冷凝

7

电磁兼容

高频滋扰

3级，，2.5 kV(p)

静电放电抗扰度

4级，，接触放电±8KV，，空气放电±15KV

射频电磁场辐射抗扰度

3级，，10V/M

电急剧瞬变脉冲群抗扰度

4级，，电源±4KV，，信号±2KV

浪涌（冲击）抗扰度

4级，，电源±4KV

射频场感应的传导骚扰抗扰度

3级，，140dbuv

工频磁场抗扰度

4级，，100A/m

脉冲磁场抗扰度

5级，，1000A/m

阻尼振荡磁场抗扰度

5级，，100A/m

电压暂降、短时中断和电压变动的抗扰度

电压中断 Ui 100% 0.5S

8

介质强度

电源口对地

1500V

通讯口对地

500V

通讯口对电源口

1500V

9

冲击电压

电源口对地

5kV

通讯口对地

1kV

10

绝缘电阻

电源口对地

>5M

通讯口对地

>5M

通讯口对电源口

>5M

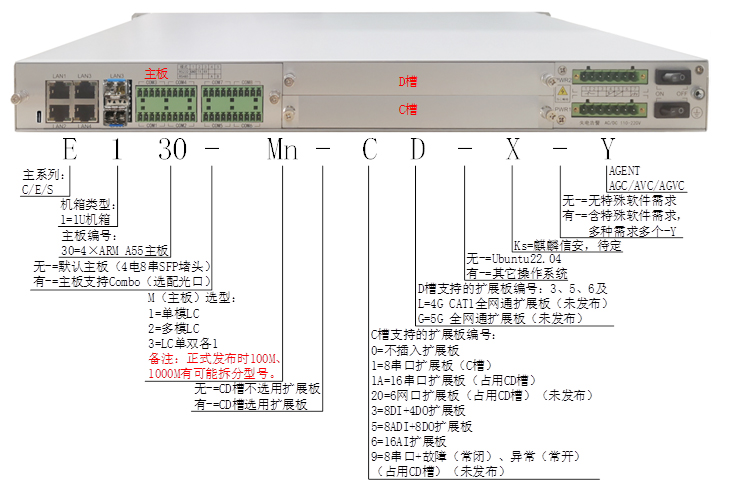

iHT-E130

4网（光口堵头，，未插光？椋8串

iHT-E130-M1

4网（2×单模LC）8串

iHT-E130-M2

4网（2×多模LC）8串

iHT-E130-M3

4网（LAN3 单模LC、LAN4多模LC）8串

此部门有可能调换；；；目前光口为100M/1000M自适应模式。。？赡芑岵亲允视π秃。。。

1

1：  8串口扩大板：6×RS232/RS485自适应+2×RS485

1A：16串口扩大板：(6×RS232/RS485自适应+2×RS485)×2

3

8DI+4DO扩大板：DI内置24VDC电源，，只允许接入无源节点；；；DO默认触点容量30VDC 5A，，250VAC 5A

5

8ADI+8DO扩大板：可适配无源节点、12/24V DC有源节点，，DO默认容量30VDC 1A、250VAC 1A

6

16仿照量扩大板：4-20mA
