1

电源

数量

双电源、、、带失电告警和开关

工作电压

 AC/DC 110/220V

功耗

   < 10W

2

主板配置

CPU

ARM A7 800MHz

内存

512MB

存储

4GB eMMC

网口

4路：
：2×RJ45+可选2×（RJ45或SFP LC）

10/100Mbps自适应

串口

默认8×RS232/485自适应（其中2路串口可改制为2×RS485+2×CAN，需提前奉告）

节制台

1×RJ45（RS232）

USB接口

1×USB2.0

扩大能力

ESAM？椋≧S485 DL/T 698.45和谈，采集电表数据）

3

扩大能力

扩大板数量

支持2块扩大板，其中串口板最多扩大1块

4

扩大板

串口扩大板

8串口扩大板：
：6×RS232/485+2×RS485

开关量、、、

仿照量扩大板

8×DI+4×DO：
：DI内置24VDC电源，只允许接入无源接点（干接点）；；；

DO默认触点容量30VDC 5A、、、250VAC 5A

8×ADI+8×DO：
：可适配无源接点（干接点）、、、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、、、250VAC 1A

16×AI（非同步）：
：4-20mA

无线扩大板

4G 全网通

5

机械个性

装置方式

19"机架式装置

尺寸

440mm×300mm×44.5mm

6

工作环境

工作温度

-40℃～+70℃

工作湿度

5%～95% 无冷凝

7

电磁兼容

高频滋扰

4级，2.5 kV(p)

静电放电抗扰度

4级，接触放电±8KV，空气放电±15KV

射频电磁场辐射抗扰度

3级，10V/M

电急剧瞬变脉冲群抗扰度

4级，电源±4KV，信号±2KV

浪涌（冲击）抗扰度

4级，电源±4KV

射频场感应的传导骚扰抗扰度

3级，140dbuv

工频磁场抗扰度

4级，100A/m

脉冲磁场抗扰度

5级，1000A/m

阻尼振荡磁场抗扰度

5级，100A/m

电压暂降、、、短时中断和电压变动的抗扰度

无扩大板：
：电压中断 Ui 100% 0.5S

含扩大板：
：电压中断 Ui 100% 0.1S

8

介质强度

电源口对地

1500V，可定制2000V

通讯口对地

500V

通讯口对电源口

1500V，可定制2000V

9

冲击电压

电源口对地

5kV

通讯口对地

1kV

10

绝缘电阻

电源口对地

>5M，可定制100M

通讯口对地

>5M，可定制100M

通讯口对电源口

>5M，可定制100M

iHT-E114

4网（RJ45）8串、、、双电源

iHT-E115

4网（RJ45）8串2CAN、、、双电源

iHT-E116

4网（2×RJ45+2×多模LC）8串、、、双电源

iHT-E117

4网（2×RJ45+2×多模LC）8串2CAN、、、双电源

iHT-E118

4网（2×RJ45+2×单模LC）8串、、、双电源

iHT-E119

4网（2×RJ45+2×单模LC）8串2CAN、、、双电源

iHT-E11x-E

4网（网口规格凭据x选配）8串、、、双电源

ESAM？椋≧S485 DL/T 698.45和谈，采集电表数据）；；；此规格按单出产。

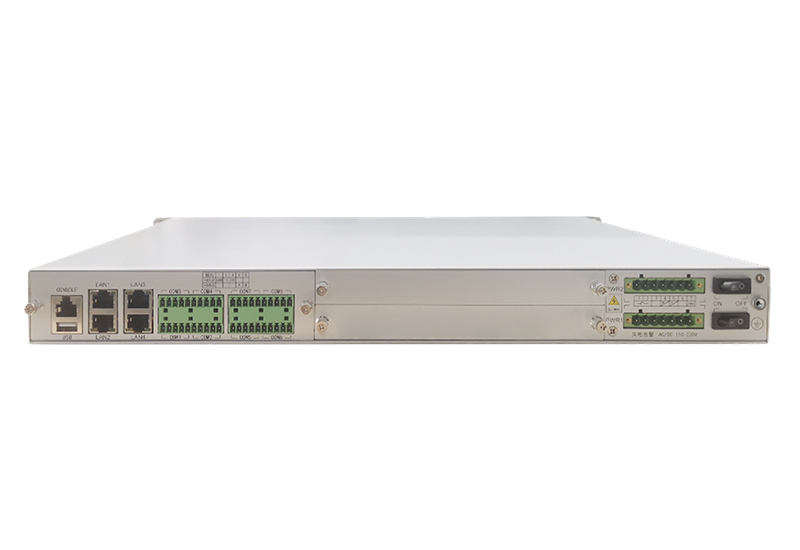

   光口主板视图如下：
：

3

8DI+4DO扩大板：
：DI内置24VDC电源，只允许接入无源接点（干接点）；；；DO默认触点容量30VDC 5A、、、250VAC 5A

5

8ADI+8DO扩大板：
：可适配无源接点（干接点）、、、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、、、250VAC 1A

6

16仿照量扩大板：
：4-20mA

7

8串口扩大板：
：6×RS232/RS485自适应+2×RS485

L

  4G全网通扩大板

 iHT-E114-70（串口扩大板必须C槽） 4网8串  +  8串口、、、双电源

iHT-E114-73

  4网8串  +  8串口  +  8DI4DO、、、双电源

iHT-E114-33

4网8串  +  8DI4DO  +  8DI4DO、、、双电源

iHT-E114-55

4网8串  +  8ADI8DO  +  8ADI8DO、、、双电源

iHT-E114-0L（无线扩大板必须D槽）  4网8串  +  4G全网通、、、双电源
