iHT-C22、C24系列通讯治理机选取低功耗双核ARM A7 1.2GHz处置器，并建设4GB存储，合用于中小型数据采集场景。。
典型利用：：：
1. 散布式/箱式光伏电站数据采集器；
2. 小型水电站数据采集器；
3. 小型储能站数据采集器；
4. 电力运维/能耗数据采集器；
5. 规约转换器（61850 MMS、860 CMS）；
6. 嵌入式推算机（硬件+系统）。。

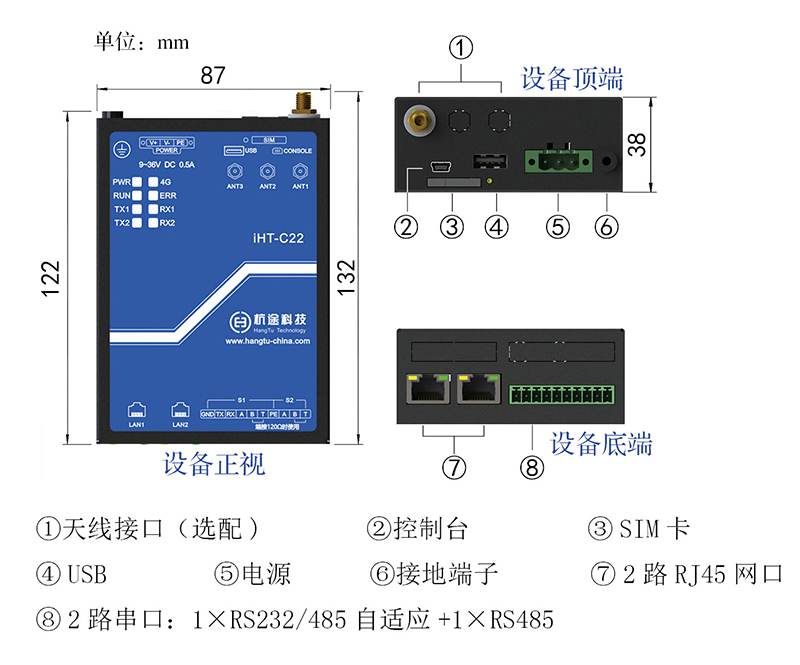

图1 iHT-C22接口注明图

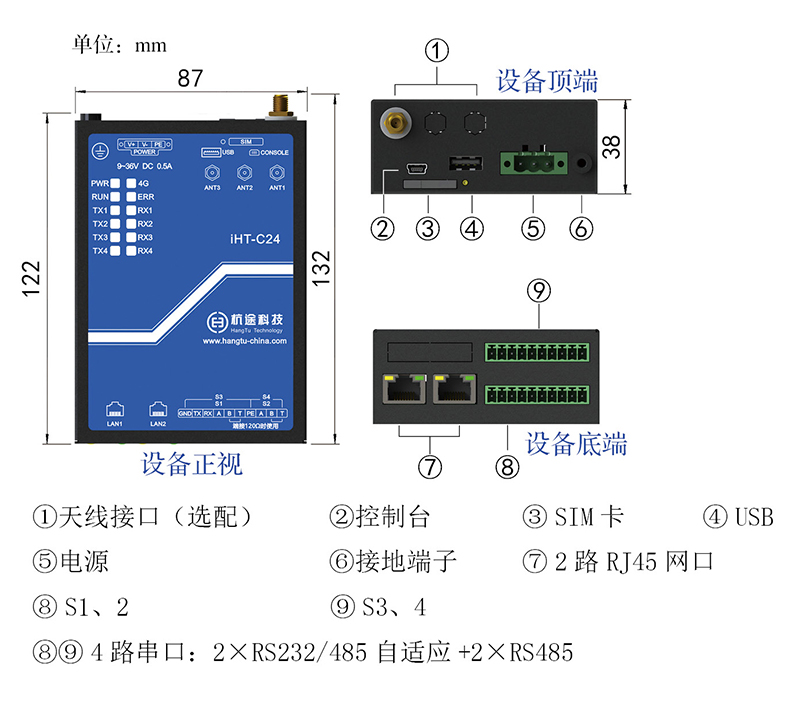

图2 iHT-C24接口注明图
图3 iHT-C24S接口注明图
序号 | 名称 | 参数 | |
|---|---|---|---|
1 | 工作电压 | 9～36V DC，功耗<5W | |
2 | CPU | 双核ARM A7，2×1.2GHz | |
内存 | 128MB | ||
存储 | 4GB eMMC | ||
网口 | 2路RJ45：：：10/100Mbps自适应 | ||
串口 | 2或4路或8路：：： C22：：： 1×RS232/RS485自适应+1×RS485 C24：：： 2×RS232/RS485自适应+2×RS485 C24S：：：2×RS232/RS485自适应+6×RS485 | ||
节制台 | Mini USB | ||
USB接口 | 1×USB2.0 | ||
3 | 扩大能力1 | 4G全网通？ ？？ | |
扩大能力2 | ESAM？ ？？椋―L/T 698.45和谈，采集电表数据） | ||
4 | 装置方式 | 导轨式、桌面式 | |
5 | 尺寸 | 87mm×122（含天线132）mm×38mm | |
6 | 工作环境 | 工作温度 | -40℃～+70℃ |
工作湿度 | 5%～95% 无冷凝 | ||
7 | 电磁兼容（共同电源适配器） | 高频滋扰 | 4级，2.5 kV(p) |
静电放电抗扰度 | 4级，接触放电±8KV，空气放电±15KV | ||
射频电磁场辐射抗扰度 | 3级，10V/M | ||
电急剧瞬变脉冲群抗扰度 | 4级，电源±4KV，信号±2KV | ||
浪涌（冲击）抗扰度 | 4级，电源±4KV | ||
射频场感应的传导骚扰抗扰度 | 3级，140dbuv | ||
工频磁场抗扰度 | 4级，100A/m | ||
脉冲磁场抗扰度 | 5级，1000A/m | ||
阻尼振荡磁场抗扰度 | 5级，100A/m | ||
8 | 介质强度（共同电源适配器） | 电源口对地 | 1500V |
通讯口对地 | 500V | ||
通讯口对电源口 | 1500V | ||
9 | 冲击电压（共同电源适配器） | 电源口对地 | 5kV |
通讯口对地 | 1kV | ||
10 | 绝缘电阻（共同电源适配器） | 电源口对地 | >5M |
通讯口对地 | >5M | ||
通讯口对电源口 | >5M | ||
型号 | 职能描述 |
|---|---|
iHT-C22 | 2网2串 |
iHT-C22-L | 2网2串、4G全网通 |
iHT-C24 | 2网4串 |
iHT-C24-E | 2网4串 增长ESAM？ ？？椋≧S485 DL/T 698.45和谈，采集电表数据） |
iHT-C24-L | 2网4串、4G全网通 |
iHT-C24-EL | 2网4串、4G全网通 增长ESAM？ ？？椋≧S485 DL/T 698.45和谈，采集电表数据） |
iHT-C24S | 2网8串 |
iHT-C24S-E | 2网8串 增长ESAM？ ？？椋≧S485 DL/T 698.45和谈，采集电表数据） |
iHT-C24S-L | 2网8串、4G全网通 |
iHT-C24S-EL | 2网8串、4G全网通 增长ESAM？ ？？椋≧S485 DL/T 698.45和谈，采集电表数据） |
